LiveGBS GB28181 国标方案安装使用说明

服务资源

试用安装包下载 | 在线演示 | 在线API | 前端源码 | QQ交流群:605916552

服务架构

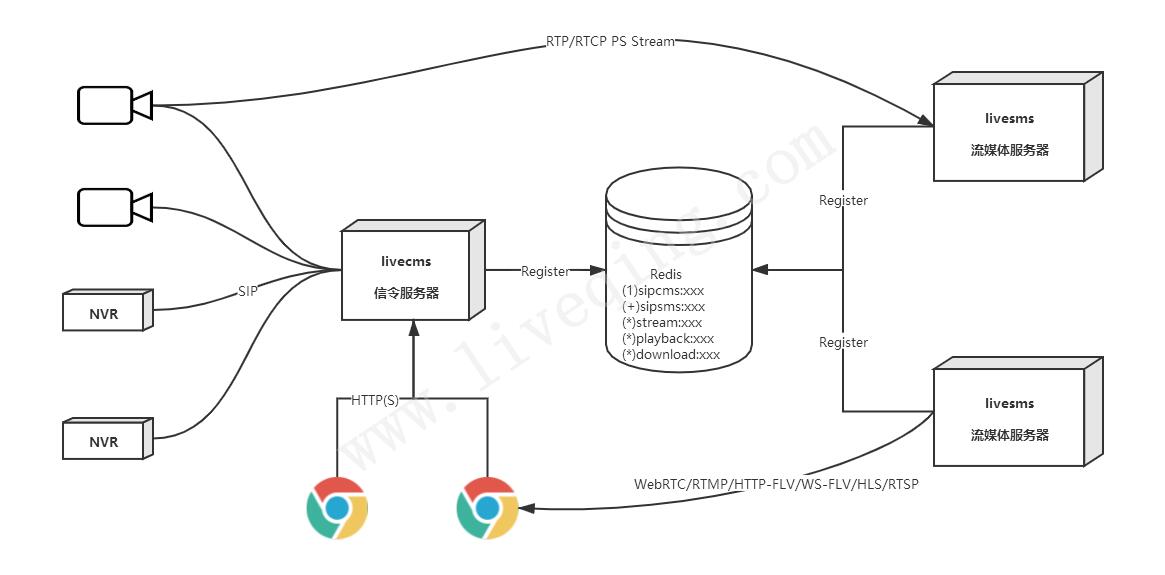

LiveGBS架构图

服务说明

下载安装

下载 LiveGBS 安装包,先上传部署包到服务器, 再解压

  • Windows平台使用的安装包:

      LiveCMS-windows-***.zip
      LiveSMS-windows-***.zip

  • Linux平台使用的安装包:

      LiveCMS-linux-***.tar.gz
      LiveSMS-linux-***.tar.gz


信令服务

  • LiveCMS

    SIP 中心信令服务, 单节点, 自带一个 Redis Server, 随 LiveCMS 自启动, 不需要手动运行

  • LiveCMS 端口使用

    TCP 端口 : 15060(SIP 和设备通信), 10000(HTTP), 26379(Redis Server, 不建议对外开放)

    UDP 端口 : 15060(SIP 和设备通信), 10000(HTTP)

流媒体服务

  • LiveSMS

    SIP 流媒体服务, 根据需要可部署多套

  • LiveSMS 端口使用

    TCP 端口 : 15070(SIP 和 LiveCMS 通信), 10001(HTTP), 11935(RTMP Live), 30000-30249(RTP over TCP 接收设备推流)

    UDP 端口 : 15070(SIP 和 LiveCMS 通信), 10001(HTTP), 30000-30249(RTP/RTCP over UDP 接收设备推流), 30250-30500(WebRTC over UDP 浏览器播放)

配置信令服务(LiveCMS)

服务名称:LiveCMS

配置文件:livecms.ini

所在位置:LiveCMS-windows-***.zip, LiveCMS-linux-***.tar.gz

WEB管理:LiveGBS->基础配置->信令服务配置
  • [sip] -> host

    SIP 中心信令服务器 IP,WEB基础配置界面-》信令服务配置-》SIP Host

  • [sip] -> serial

    SIP 中心信令服务器 ID,WEB基础配置界面-》信令服务配置-》SIP ID

  • [sip] -> realm

    SIP 中心信令服务器 Realm,WEB基础配置界面-》信令服务配置-》SIP 域

  • [sip] -> device_password

    设备接入统一密码,WEB基础配置界面-》信令服务配置-》设备统一接入密码

配置流媒体服务(LiveSMS)

 服务名称:LiveSMS

 配置文件:livesms.ini

 所在位置:LiveSMS-windows-***.zip, LiveSMS-linux-***.tar.gz

 WEB管理:LiveGBS->基础配置->流媒体服务配置
  • [sip] -> host

    SIP 流媒体服务器 IP,WEB基础配置界面-》流媒体服务配置-》本地|内网 IP

  • [sip] -> serial

    SIP 流媒体服务器 ID,WEB基础配置界面-》流媒体服务配置-》SIP ID

  • [sip] -> realm

    SIP 流媒体服务器 Realm,WEB基础配置界面-》流媒体服务配置-》SIP 域

  • [sip] -> wan_ip (可选配置)

    SIP 流媒体服务器公网 IP,WEB基础配置界面-》流媒体服务配置-》外网IP(可选)

  • [sip] -> use_wan_ip_recv_stream (可选配置)

    可选配置0/1, 指示流媒体服务器使用公网 IP 接收国标下级流数据,WEB基础配置界面-》流媒体服务配置-》外网IP收流(勾选项)

  • [rtp] -> udp_port_range

    RTP over UDP 端口区间

  • [rtp] -> tcp_port_range

    RTP over TCP 端口区间

服务运行

注意

安装包所在路径不能包含 中文

运行成功后,访问 LiveGBS WEB 管理页面

WEB后台管理(默认端口10000),浏览器地址栏输入 http://ip:10000 访问 如:http://127.0.0.1:10000

开启了HTTPS后,浏览器地址栏输入 https://ip:port 访问,默认用户名/密码为 admin/admin

Windows

方式一:直接运行

信令服务(LiveCMS)

  • 启动: 解压目录中,直接双击 LiveCMS.exe,服务会以图标方式展示在任务栏上,可以右击服务图标,点击 打开 WEB后台管理

  • 停止:右击任务栏上服务图标,点击 退出 服务运行

流媒体服务(LiveSMS)

  • 启动: 解压目录中,直接双击 LiveSMS.exe,服务会以图标方式展示在任务栏上

  • 停止:右击任务栏上服务图标,点击 退出 服务运行

方式二:以服务启动

信令服务(LiveCMS)

  • 安装: 解压目录中,直接双击 ServiceInstall-LiveCMS.exe

  • 卸载: 以 ServiceUninstall-LiveCMS.exe 卸载 CMS 服务

流媒体服务(LiveSMS)

  • 安装: 解压目录中,直接双击 ServiceInstall-LiveSMS.exe

  • 卸载: 以 ServiceUninstall-LiveSMS.exe 卸载 SMS 服务

Linux

方式一:直接运行

信令服务(LiveCMS)

cd LiveCMS
./livecms
#停止: Ctrl + C

流媒体服务(LiveSMS)

cd LiveSMS
./livesms
#停止:Ctrl + C

方式二:以服务启动

信令服务(LiveCMS)

cd LiveCMS
./start.sh
#停止: ./stop.sh

流媒体服务(LiveSMS)

cd LiveSMS
./start.sh
#停止: ./stop.sh

配置设备接入

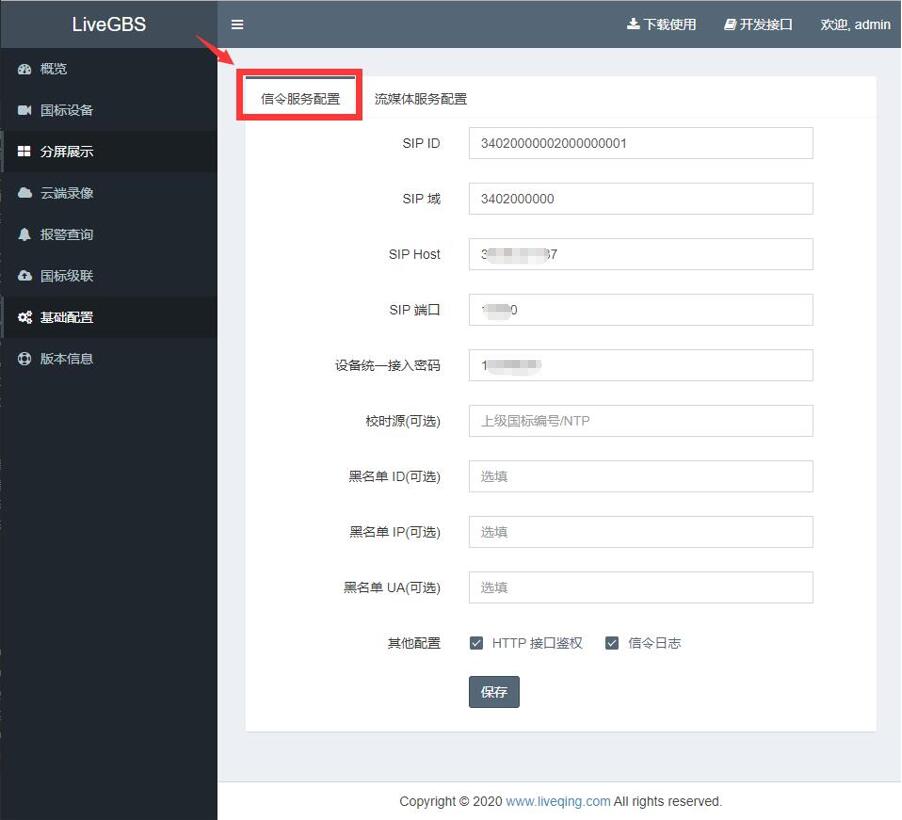

服务运行起来后,参考LiveGBS后台管理->基础配置->信令服务配置 设置到下级设备或平台上。 LiveCMS基础配置

下面是海康、大华和宇视 IPC 中, GB28181 平台接入配置的两张截图, 供参考

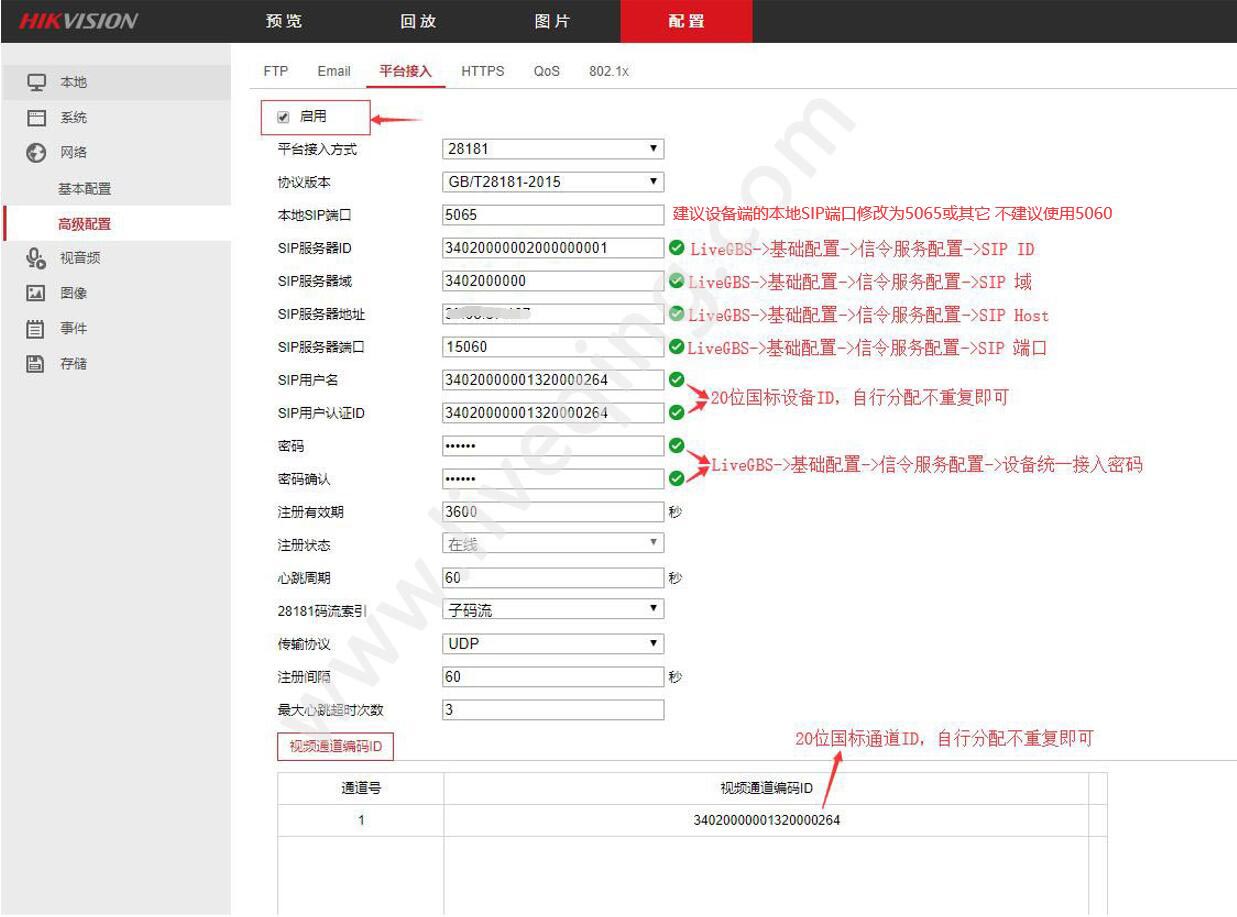

海康GB28181接入示例

海康GB28181接入示例

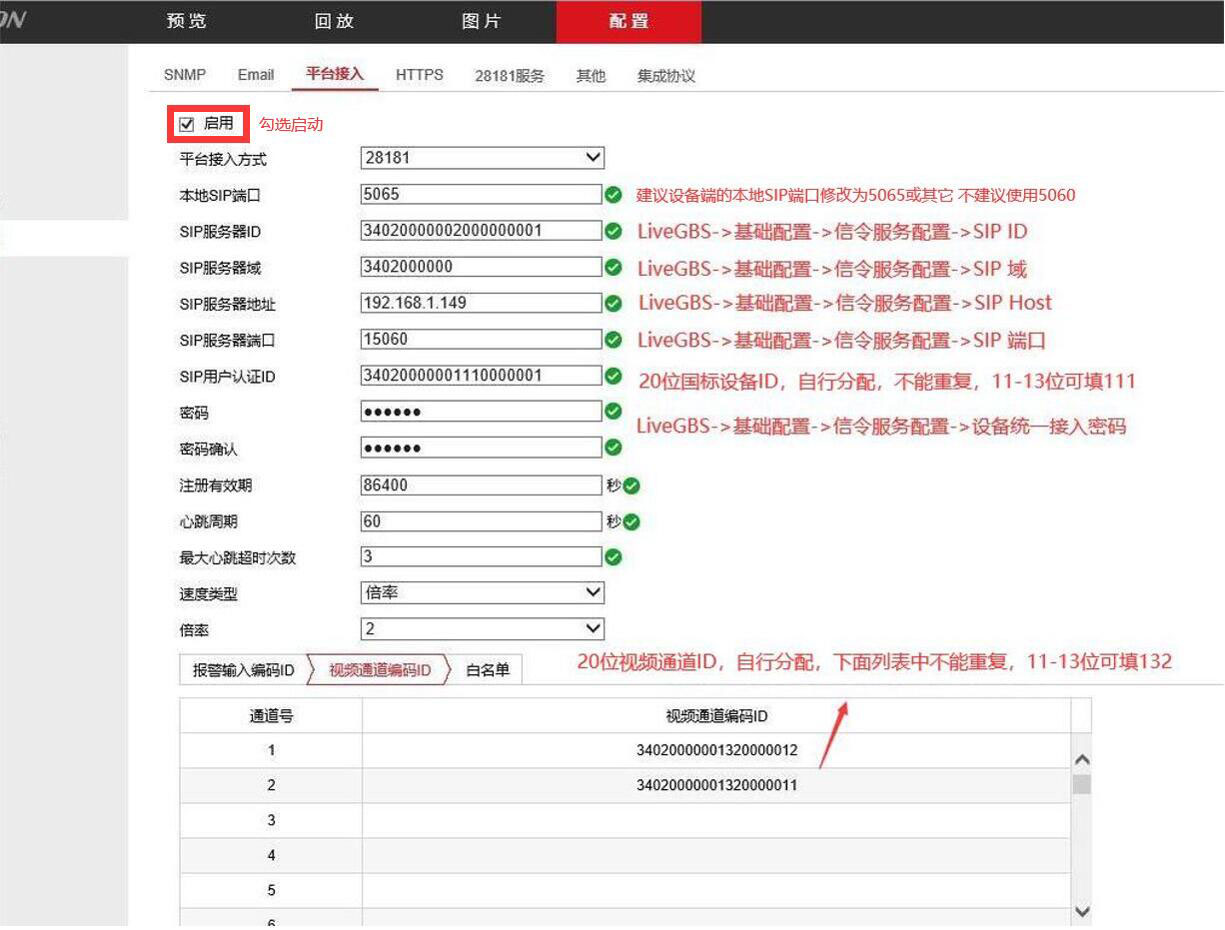

NVR硬件GB28181接入示例

说明:视频通道编码ID,如果配置为空表示不作为通道接入到LiveGBS。如下图所示,只有通道1和通道2会接入到LiveGBS。

NVRGB28181接入示例

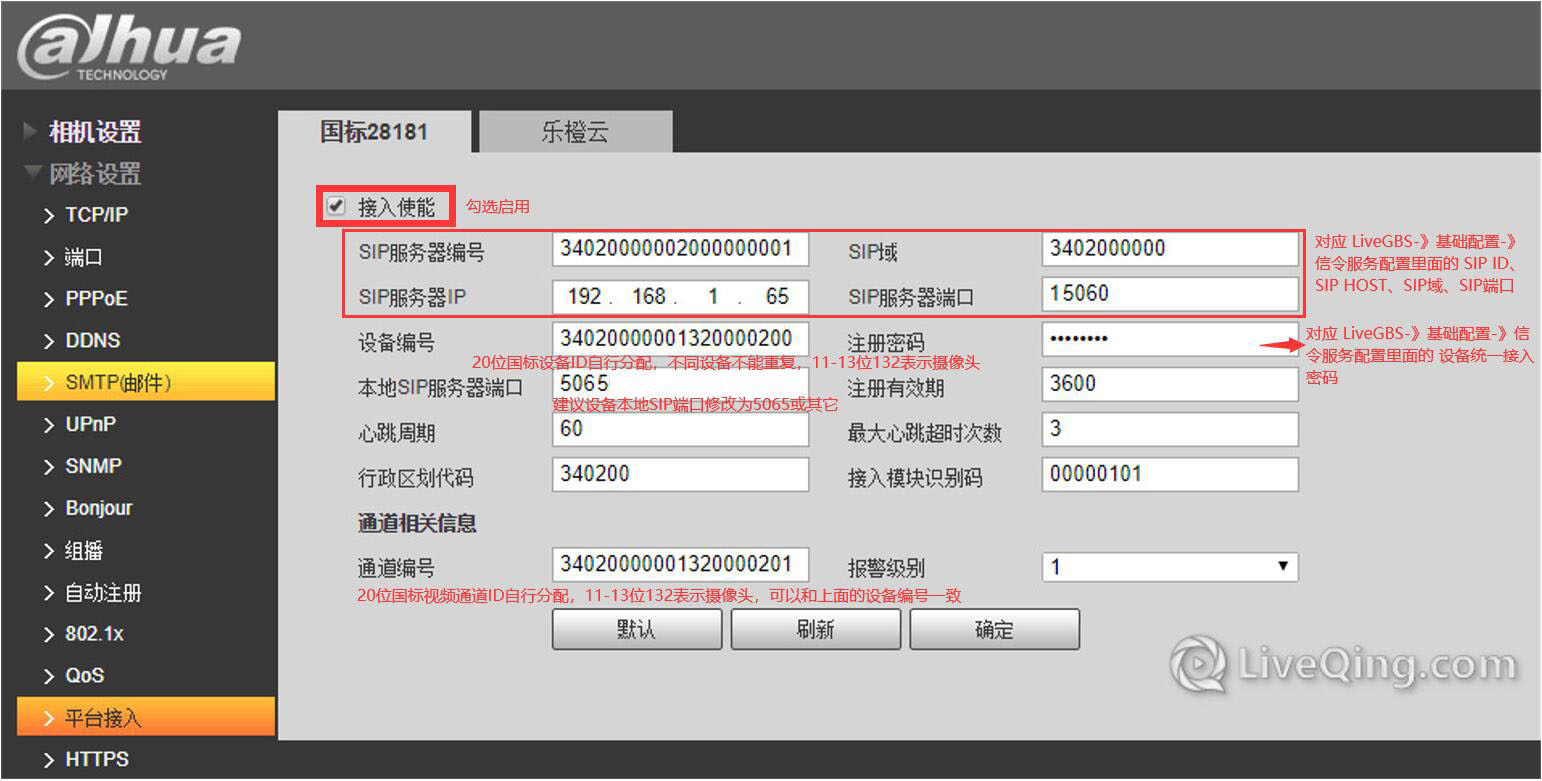

大华GB28181接入示例

大华GB28181接入示例

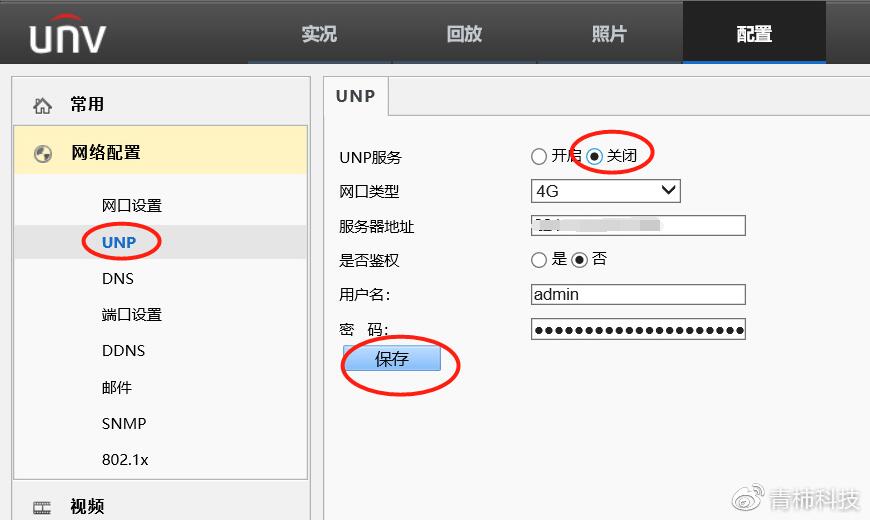

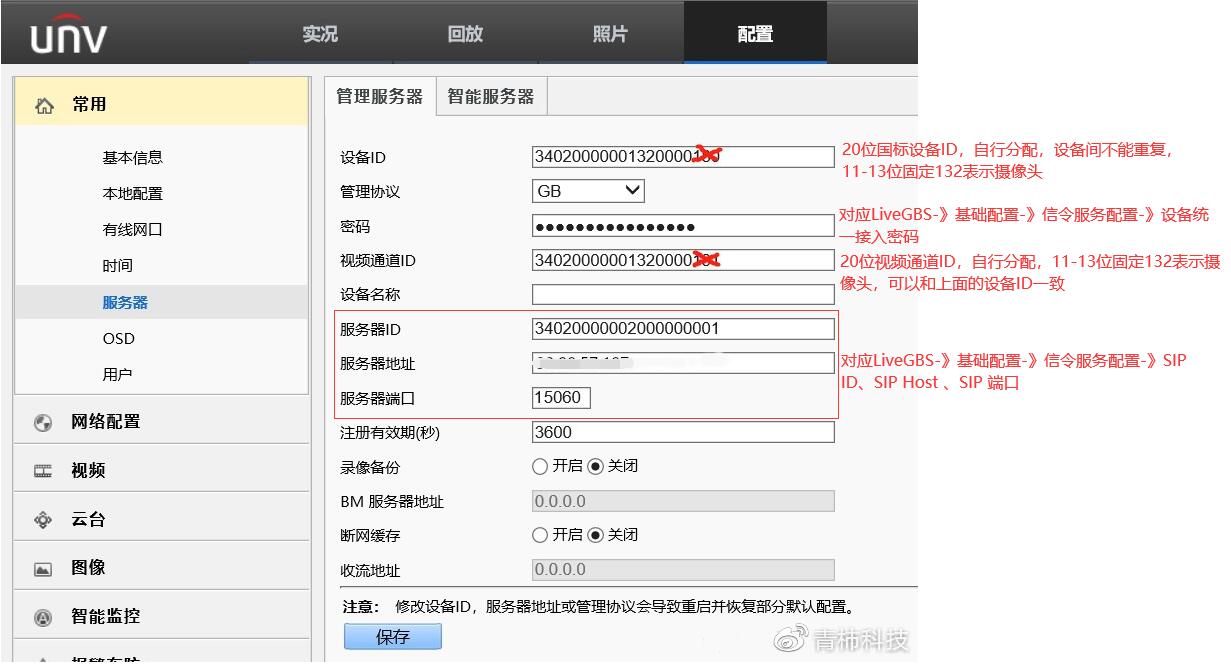

宇视4G GB28181接入示例

宇视4G GB28181接入示例

宇视4G GB28181接入示例

华为IPC GB28181接入示例

华为IPCGB28181接入示例

平台使用

管理平台

http://localhost:10000

接口文档

http://localhost:10000/apidoc

使用分享页

为方便客户在网页中集成播放功能, 我们单独提供了可供 HTML iframe 集成的分享页, (默认不分享,可在 国标设备->查看通道列表 开启分享)形如:

<!-- 直播 -->
<iframe src="http://ip:10000/play.html?serial=34020000001110000001&code=34020000001320000001&aspect=fullscreen" allowfullscreen allow="autoplay; fullscreen; microphone;"></iframe>

其中 URL 参数:

  • serial 设备国标编号

  • code 通道国标编号

  • share 是否显示分享, 可选, yes/no, 默认值为 yes

  • ptz 是否显示云台控制, 可选, yes/no, 默认值为 yes

  • talk 是否显示对讲麦克风, 可选, yes/no, 默认值为 no

  • aspect 配置只显示视频播放区域, 同时指定宽高比, 可选, wxh, 例如 640x360, 即16:9, 当 aspect=fullscreen 时, 整页显示播放器

  • fluent 是否以流畅模式播放, 可选, yes/no, 默认值为 yes

  • autoplay 是否自动播放, 可选, yes/no, 默认值为 yes

  • controls 是否显示播放器控制栏, 可选, yes/no, 默认值为 yes

  • stretch 是否拉伸显示, 可选, yes/no, 默认值为 no

  • muted 是否播放器静音, 可选, yes/no, 默认值为 yes

  • protocol 播放流格式, 可选, webrtc/flv/ws_flv/hls/rtmp, 默认 auto check

<!-- 时间轴回放 -->
<iframe src="http://ip:10000/playback.html?type=device&serial=34020000001110000001&code=34020000001320000001" allowfullscreen allow="autoplay; fullscreen"></iframe>

其中 URL 参数:

  • type 回放类型, 设备录像/云端录像, 可选, device/cloud, 默认值为 device

  • serial 设备国标编号

  • code 通道国标编号

  • day 当前日期, 可选, YYYYMMDD, 默认值为 当天

  • minutes 当前时间轴游标位置, 可选, 0~1439, 默认值为 当前时间

  • calendar 是否显示日历, 可选, yes/no, 默认值为 yes

  • autoplay 是否自动播放, 可选, yes/no, 默认值为 yes

  • controls 是否显示播放器控制栏, 可选, yes/no, 默认值为 yes

  • stretch 是否拉伸显示, 可选, yes/no, 默认值为 no

  • muted 是否播放器静音, 可选, yes/no, 默认值为 yes

  • protocol 播放流格式, 设备录像有效, 可选, webrtc/flv/ws_flv/hls/rtmp, 默认 auto check

网页播放器

除了 iframe 方式集成播放器, 也可以使用 LivePlayer 网页播放器来二次开发

LivePlayer 网页播放器下载和使用文档, 参阅 LivePlayer使用说明

统一编码规则

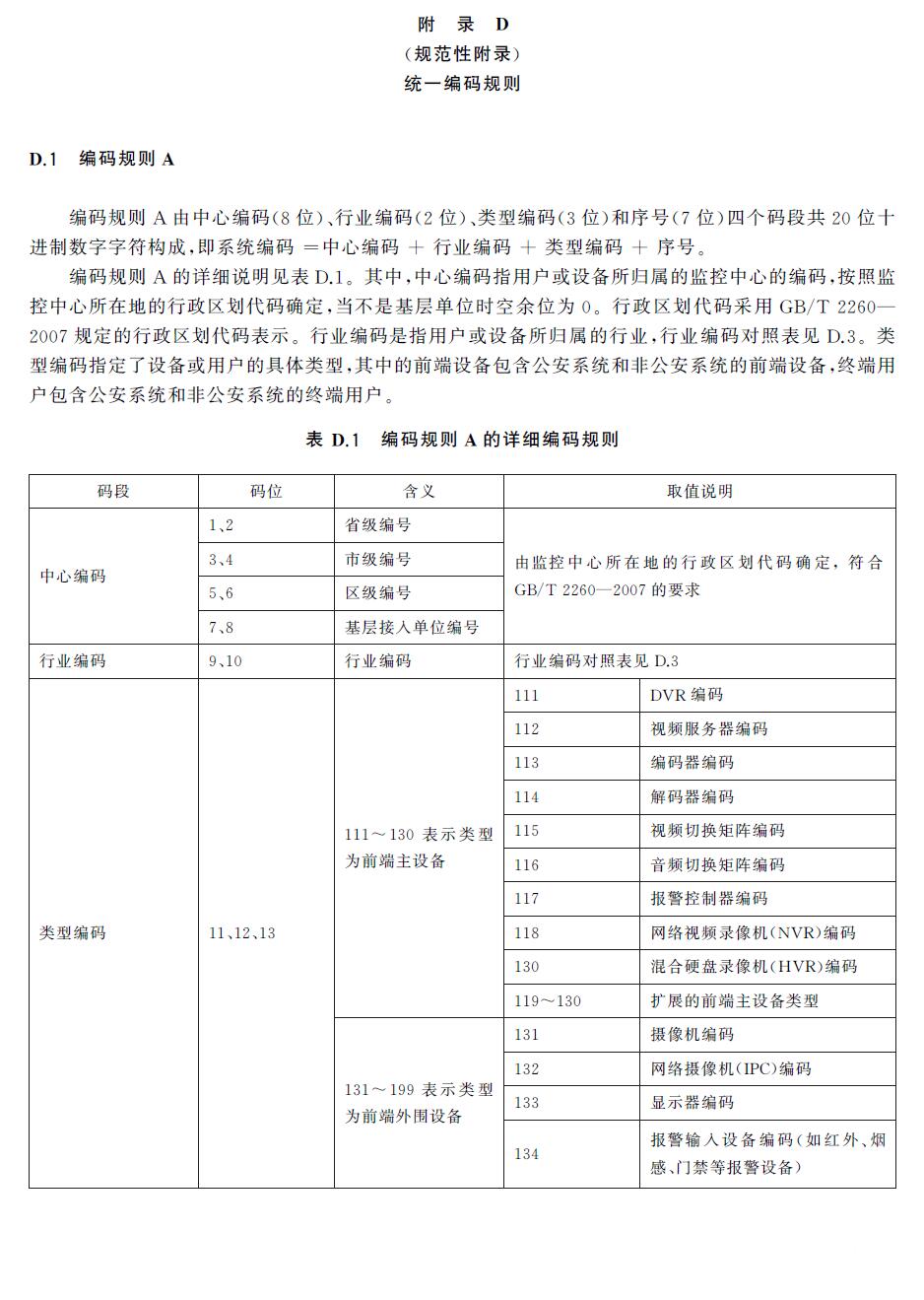

关于设备ID, 通道ID, 以下是国标协议文档中关于 统一编码规则 的截取

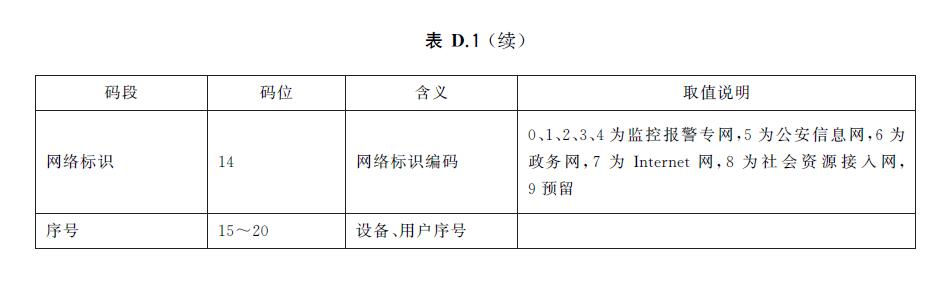

统一编码规则1

统一编码规则2

统一编码规则3

服务器硬件配置

服务器配置
